一：不锈钢的分类：
马氏体不锈钢（常用牌号有1Cr13、2Cr13、8Cr13、1Cr17Ni2等）
铁素体不锈钢（常用牌号有0Cr13、1Cr14S、1Cr17、1Cr17Ti等）
奥氏体不锈钢（常用牌号有1Cr18Ni9Ti、0Cr18Ni9、1Cr18Ni9等）
奥氏体—铁素体不锈钢（常用牌号有1Cr18Ni11Si4AlTi、0Cr21Ni5Ti等）
沉淀硬化型不锈钢（常用牌号有0Cr17NiCu4Nb、0Cu17Ni7Al、0Cr15Ni7Mo2Al等）
按成分可分为：Cr系（SUS400）、Cr－Ni系（SUS300）、Cr－Mn－Ni（SUS200）、硬化系（SUS600）
二．磨削不锈钢中的特点：

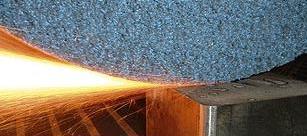

1. 不锈钢的韧性大，热强度高，而砂轮磨粒的切削刃具有较大的负前角，磨削过程中磨屑不容易被切离，切削阻力大，挤压、摩擦剧烈。单位面积磨削力很大，磨削温度可达1000℃～1500℃。同时，在高温高压的作用下，磨屑易粘附在砂轮上，填满磨粒问的空隙，使磨粒失去切削作用。不锈钢的类型不同，产生砂轮堵塞的情况也不相同，如磨削耐浓硝酸不锈钢及耐热不锈钢，粘附、堵塞现象比1Cr18NiTi严重，而1Cr13、2Cr13等马氏体不锈钢就比较轻。
2. 不锈钢的导热系数小，磨削时的高温不易导出，工件表面易产生烧伤、退火等现象，退火层深度有时可达0.01～0.02 mm。磨削过程中产生严重的挤压变形，导致磨削表面产生加工硬化，特别是磨削奥氏体不锈钢时，由于奥氏体组织不够稳定，磨后易产生马氏体组织，使表面硬化严重。
3. 不锈钢的线膨胀系数大，在磨削热的作用下易产生变形，其尺寸难以控制。尤其是薄壁和细长的零件，此现象更为严重。
4.多数类型的不锈钢不能被磁化，在平面磨削时，只能靠机械夹固或专用夹具来夹持工件，利用工件侧面夹紧工件，产生变形和造成形状或尺寸误差，薄板工件更为突出。同时也会引起磨削过程中的颤振而出现鳞斑状的波纹。
三：磨削不锈钢中的堵塞的问题解决方案及不锈钢砂轮的选择
1.磨削不锈钢时，减小砂轮的粘附阻塞是提高磨削效率的重要因素，加工中要经常修整砂轮，保持切削刃的锋利。
2.磨料选择是非常重要：CBN（立方氮化硼）砂轮树脂结合剂。适用于不锈钢的精磨，他具有硬度很高、热稳定性好、化学惰性好、耐高温磨料不容易变钝。SM（SG）砂轮具有微晶结构、可以自动脱落、有很好的自锐性。绿碳（GC）砂轮具有性脆、锋利的特点而被广泛应用于磨削400系列不锈钢。
3.磨削不锈钢的砂轮选用自锐性好的砂轮，硬度采用G-K级。以J级为主。
4.为减小磨削时砂轮的粘附阻塞，保证光洁度的情况下应选用粗粒度的砂轮。粗磨用46号粒度，精磨时选用60-80号粒度。
5.磨削液选用必须兼顾润滑和清洗两种作用，供给充足，可选用表面张力小，含极压添加剂的乳化液，可获得高的表面质量。
6.磨削用量的选择可根据加工余量确定，但磨削深度不可以低于0.01mm。一般平面进刀量可以达到0.03，外圆及无心可以更大一些。

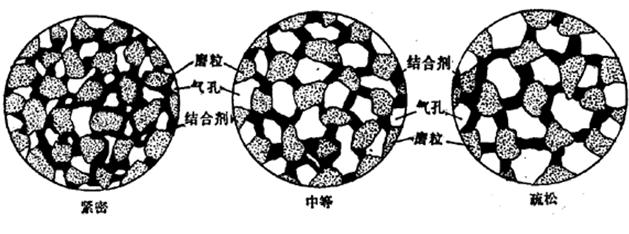

7.砂轮的组织选用疏松组织7-10，普通磨料砂轮结合剂采用陶瓷结合剂、CBN砂轮采用树脂结合剂。
